英铂携手MPI助力上海集材院搭建全自动射频电学测试系统返回列表

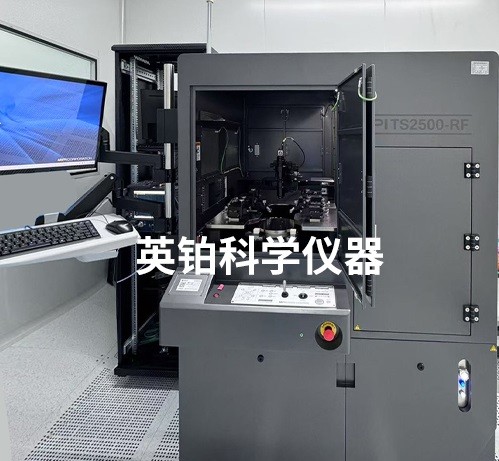

MPI TS2500-RF全自动探针台

产品介绍：

MPI TS2500-RF是一台8寸全自动探针台系统，专为各种晶圆测试应用而设计。

产品优势：

1、满足多种晶圆测试需求

设计用于多种晶圆级应用测试，射频集成应用高达220GHz和4端口架针，如RF、DC-IV / DC-CV /脉冲IV、高功率测量

2、可承载晶圆尺寸

该系统最大可装载8英寸的wafer，向下兼容6寸、4寸、3寸或者手动碎片测试，具备多达2个标准cassette盒，

3、配置四色LED灯，可自定义显示状态，可远程提醒操作工程师

4、可靠性高，全天候生产

机台采用人体工程学设计，带联锁的安全保固系统，集成式屏蔽环境；使得单晶片正面装载和卸载的操作更便捷；或者侧面全自动装载和卸载，具备可以24/7小时的高负荷测试能力

5、配置多达2路显微镜系统，提高扫描精度及测试速度

6、系统具备多模块应用升级

例如高温、探卡夹具、垂直显微系统、wafer ID、薄片可达50um

产品应用：

主要用于晶圆级直流、射频和大功率的生产验证测试。

是德科技PNA微波网络分析仪

产品介绍：

PNA 系列网络分析仪为测试放大器、混频器和频率转换器提供较高的性能。 PNA 系列将卓越硬件和强大测量应用相结合，能够快速准确地测量广泛的设备。 所有型号均提供 2 端口单源和 4 端口双源版本。

产品优势：

• 在 1 GHz 时高源输出功率为 +13 dBm，67 GHz 时为 +11 dBm

• 高动态范围：在测试端口 20 GHz 时为 134 dB

• 低轨迹噪声：在 1 kHz 带宽下为 0.002 dB rms

• 低接收噪声底

• 高接收压缩水平

• 快速测量速度：3.6 到 23 皮秒/点

• 高稳定性：< 0.03 dB/°C

•新的 PNA 系列网络分析仪相比于传统型号提供了显著更好的性能

产品应用：

PNA网络分析仪可应用于多种微波测量应用，例如测量和分析射频（RF）器件的性能参数，包括传输系数、反射系数等复杂网络参数。‌
