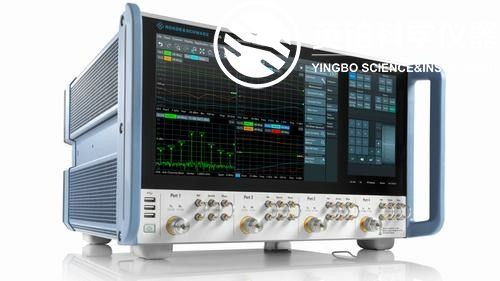

R&S ZNA矢量网络分析仪
产品概要：
R&S 兼具出色的射频性能、丰富的软件功能和独特的硬件概念。触摸操作概念和以被测设备为中心的操作方法使 R&S®ZNA 成为一款强大、通用、紧凑的测量系统，适用于无源和有源设备的特性测量。
基本信息：
R&S®ZNA具有四个端口和直接通道接入
高性能和快速操作，适用于高级测量任务；精确测量有源和无源组件；宽动态范围， 即使是高阻塞被测设备也可进行特性测量；出色的稳定性、 低迹线噪声和一流的原始系统数据，确保高可靠性I高精度，适用于度量应用；宽功率扫描范围。
多功能硬件选件，功能强大的通用测量系统
可选直接通道接入，实现宽动态范围、外部测试设置和系统集成；至多四个内部相位相参信号源，确保高度灵活性和短扫描时间；至多两个内部接收机本振，确保低迹线噪声的快速混频器测量；至多八个独立接收机，实现可靠的多通道相位测量；至多四个内部脉冲调制器和脉冲发生器；可选信号源和接收机步进衰减器，用于扩展可用功率范围。
广泛的软件选件，直观配置高难度测量
时域分析和眼图等扩展功能可确保信号完整性；标量混频器测量和变频测量；矢量混频器测量，用于高级混频器测量；无本振接入的混频器/变频器变频测量；频谱分析模式，可针对被测设备执行广泛的分析；实时测量不确定度计算和验证测量 (METAS VNA Tools)。
独特的操作概念
高级用户界面，实现直观的触摸操作；两个独立触摸屏，操作便捷；支持在小屏幕上显示用户选定的内容(例如SCPI命令)1多点触摸手势实现高效操作；通过拖放自由配置通道和图表；以被测设备为中心的操作方法，可适应用户要求，并优化设置；广泛的评估功能，可详尽分析测量迹线。
扩展单元高级测量功能
使用R&S® ZVA-Z和R&S°ZC变频器系列，频率扩展至750GHZ。

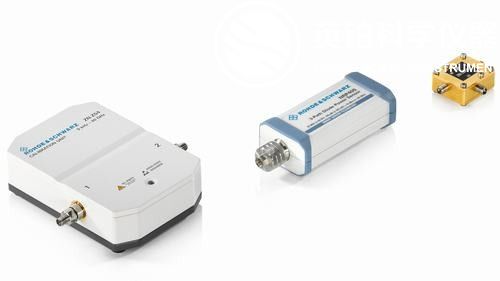

借助附件构建完整的解决方案，用于校准、验证和测量的不同附件
机械校准和验证套件；自动校准单元；内联校准单元，支持原位更新校准数据测试电缆；力矩扳手；支持R&S°NRP功率探头系列。
技术优势：
1、10 MHz 至 可扩750GHz
2、提供双端口或四端口型号
3、出色的射频性能
4、至多四个集成式信号源
5、独特直观的仅触摸操作
应用方向：
主要适用于无源和有源设备的特性测量。
