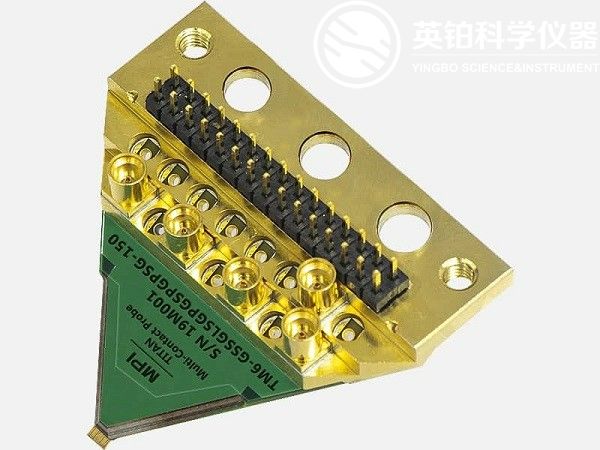

TITAN™多触点探头

产品概要:

多触点探针扩展了MPI专有的TITAN™RF探测技术,用于RF的IC的表征。该探头具有多达15个触点,每个触点的RF带宽高达6GHz,针尖范围从50到300μm,可完全满足您的测试需求。

基本信息:

模块化和快速交付

可以通过使用模块化设计,预先标准化的组件以及MPI自己的基于MEMS的探针技术来对多触点探针进行单独配置。尖端设计:间距为50μm,触地超过100万次,TITAN™多触点测头是较短的可配置测头。它可以实现大型IC的宽温度范围检定,并且在屏蔽环境中使用更加方便。它的尺寸与标准RF探头完全兼容,因此无需进一步调整即可进行象限测试配置。TITAN™多触点探头旨在降低现代高度集成的RF IC的测试成本。它具有20微米的接触宽度和最小的探针间距(从50微米开始),最长的使用寿命(在铝焊盘上超过一百万次触地次数)。

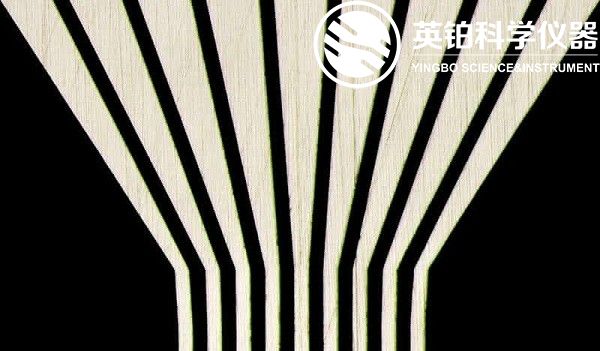

TITAN™探针MEMS尖端技术

TITAN™多触点探头包含具有严格控制阻抗的MEMS触点。它们可确保高度可重复的校准和测量结果,以及在较宽的温度范围和无与伦比的接触循环次数下均一的接触特性。

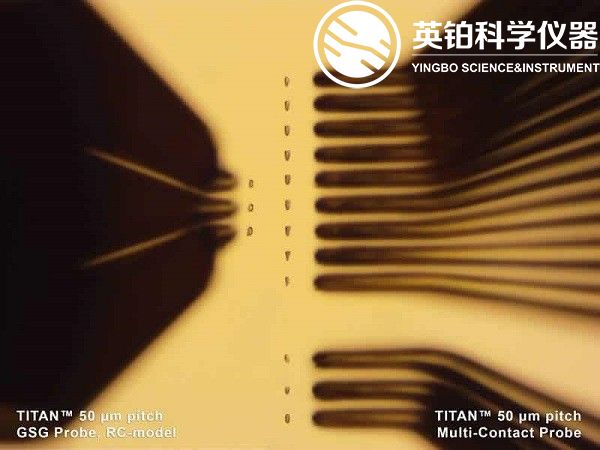

独特的接触结构

与其他任何MPI RF探针一样,TITAN™多触点探针由于其独特的突出尖端设计,可提供出色且实时的尖端触点可见性。首次,即使对于没有经验的操作员,也可以将探针高精度定位在IC的焊盘上。

技术优势:

1、模块化和快速交付

2、测试成本低且精确度高

3、确保高度可重复的校准和测量结果

应用方向:

使用在线设计捕获表,根据IC焊盘布局选择RF信号(S),逻辑(L)和电源(P)通道来构建探针。



TITAN™多触点探头

TITAN™多触点探头

TITAN™多触点探头

MPI TITAN™ Multi-Contact Probe Data Sheet

TITAN™多触点探头
