TITAN™ 探针技术

MPI公司通过引入独特的TITAN-RC探针来扩展RF TITAN探针的系列。新的探针模型的特点是触头宽度减小了33%,减小到20μm。TITAN-RC探针与进一步减小RF器件和IC的焊盘尺寸的行业趋势完全吻合,大大降低了下一代商用RF和毫米波硅器件和IC的测试成本。它可以为铝焊盘金属化小至30 x 35μm的硅器件获得准确且可重复的测量结果。
如:
• 提供宽范围的Probe选择:DC-220Ghz
• 单双信号规格
• 针距范围 50 μm 至 1250 μm
• 至高 10 瓦功率型射频组件的特性量测
• TITAN-RC版本探针具有GSG尖端配置,探针间距为50μm至150μm。

特点与优势

  • MEMS技巧

    MPI TITAN™探针经过精准制造,具有完美匹配的50Ω的MEMS触点。由于出色的探头电气特性(最小的插入损耗和串扰以及高的回波损耗),它们可确保在最宽的频率范围内提供无与伦比的校准和测量结果。

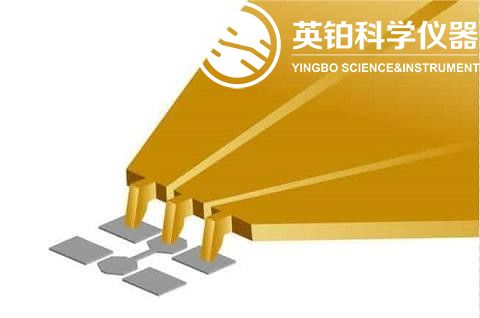

  • 独特的接触结构

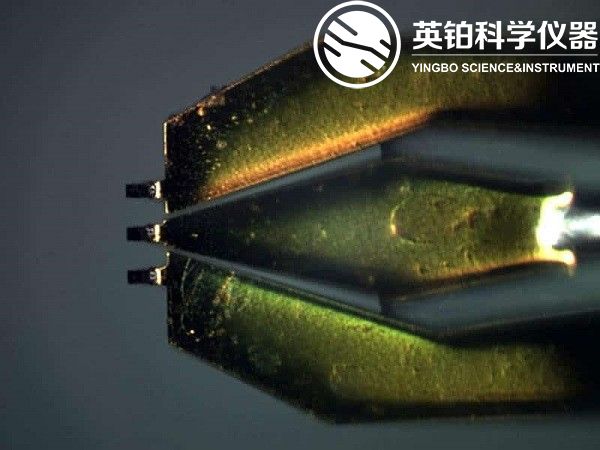

    与市场上的其他针尖不同,由于独特的突起式针尖设计,MPI TITAN™RF探头可提供出色的实时可视性。首次,即使对于没有经验的操作人员,也无需使用探头对准标记,就可以将RF探头高精度地定位在校准标准件或DUT上。









  • 探针特性

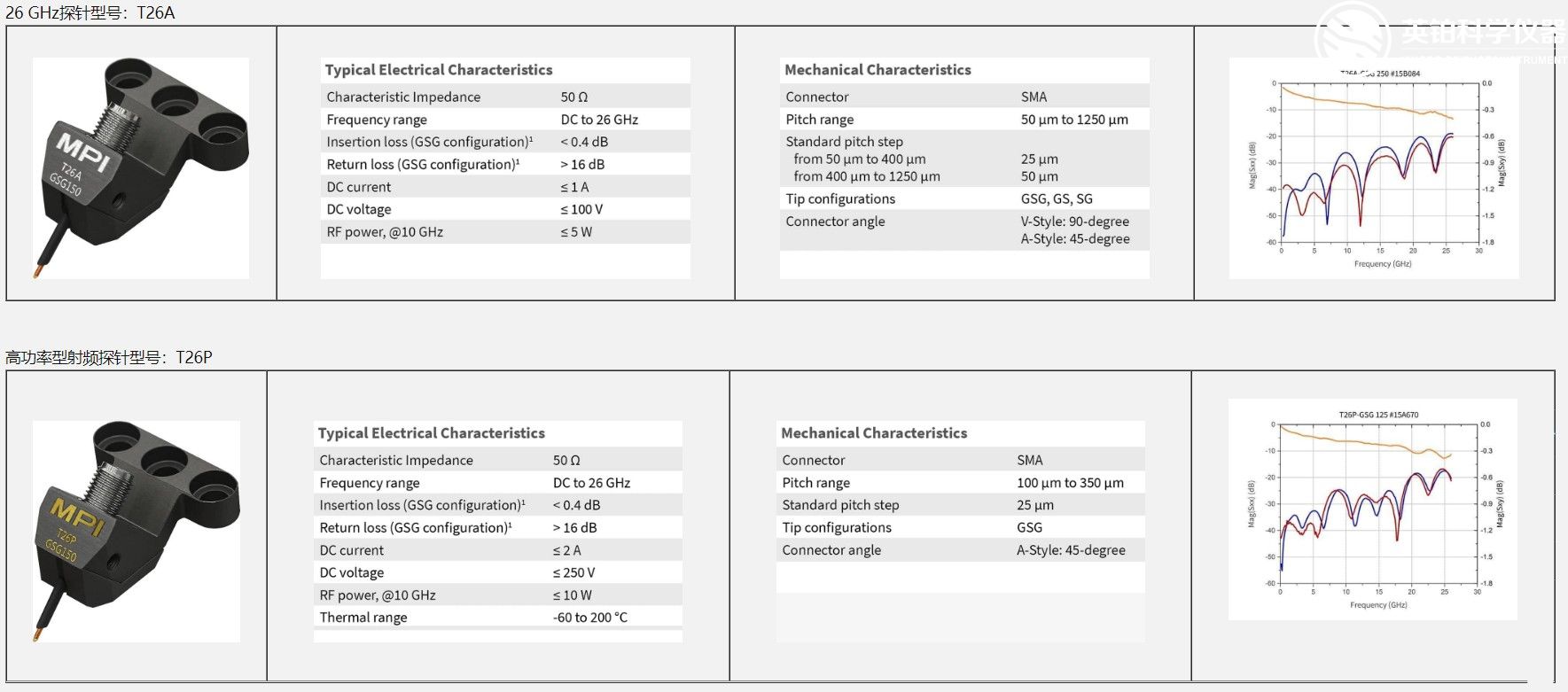

    26 GHz探针型号:T26A





    高功率型射频探针型号:T26P






  • 40 GHz探针型号:T40A








    50 GHz探针型号:T50A

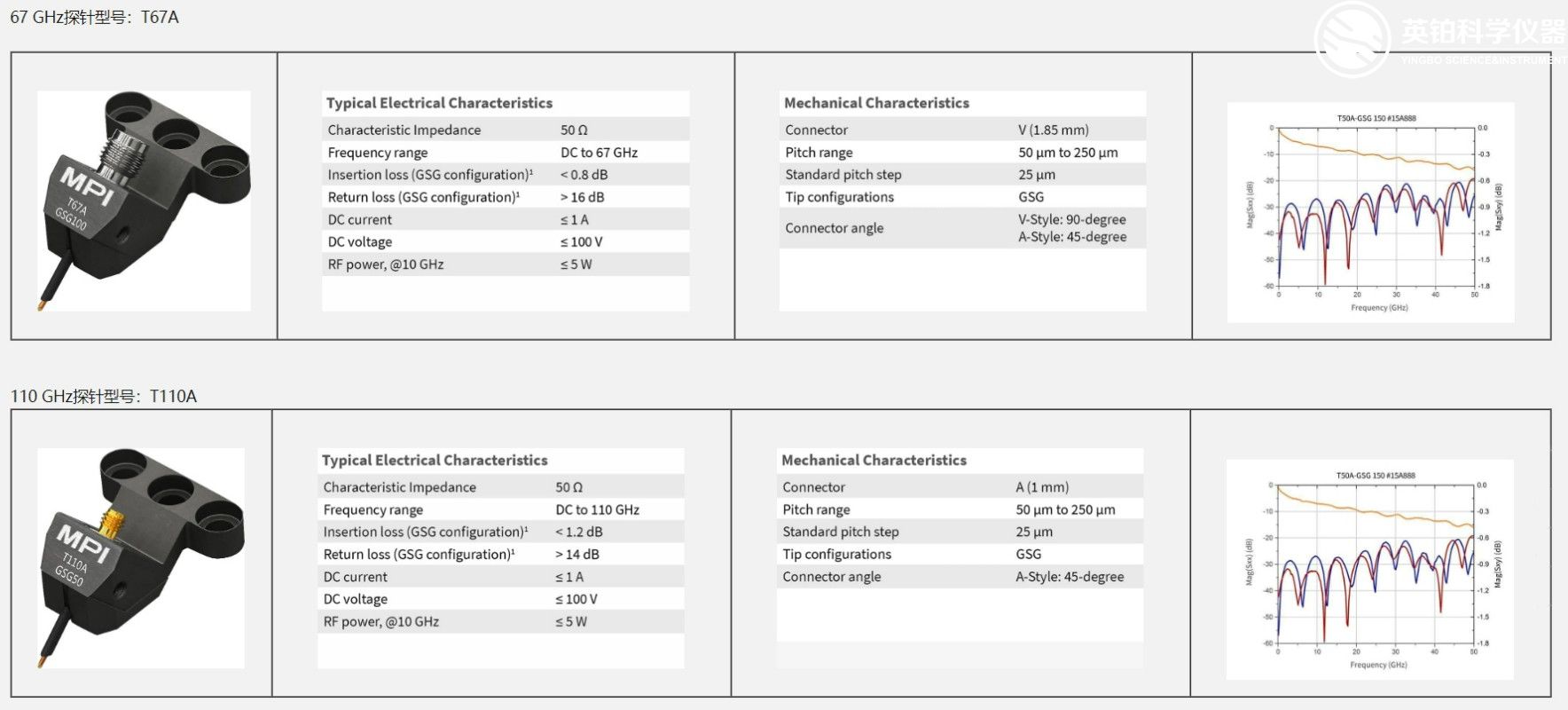

  • 67 GHz探针型号:T67A








    110 GHz探针型号:T110A

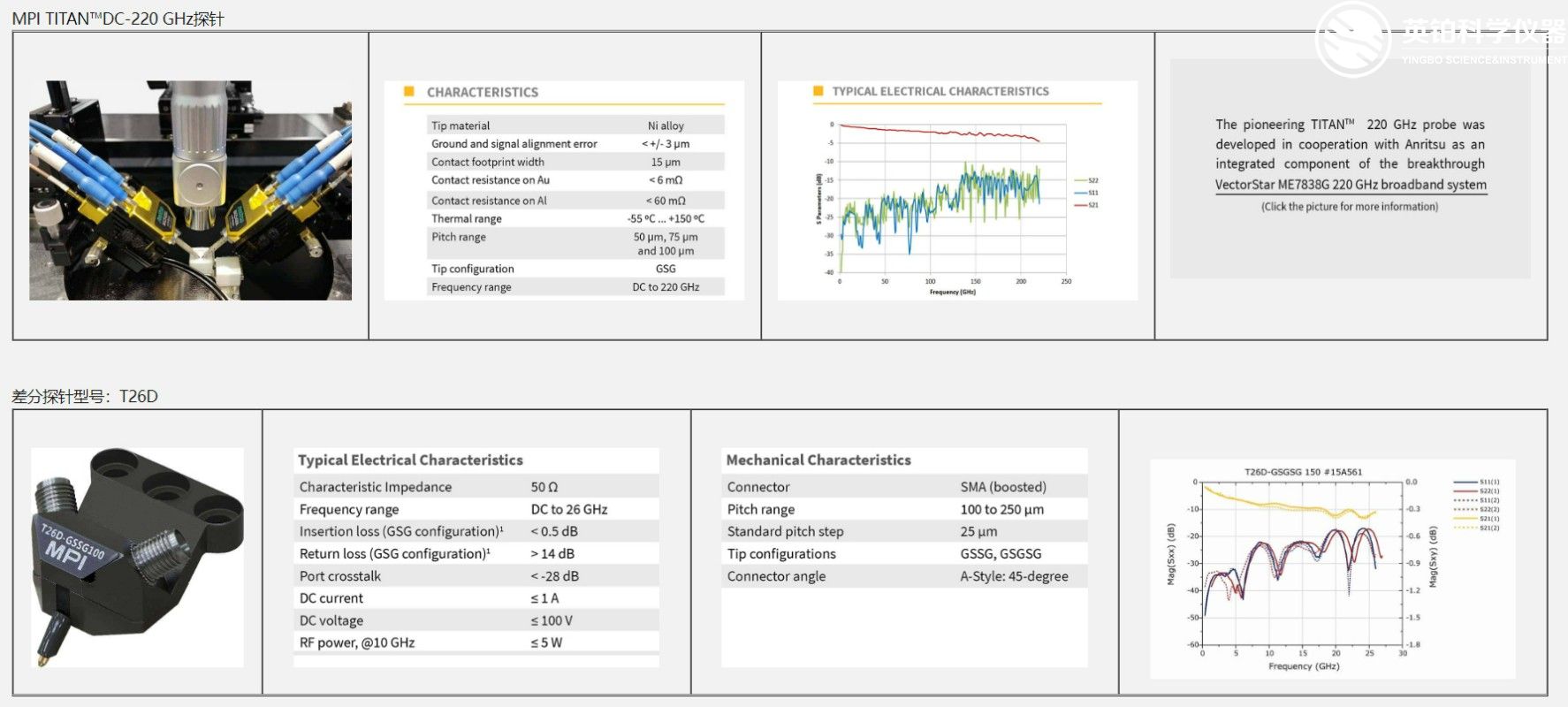

  • MPI TITAN™DC-220 GHz探针








    差分探针型号:T26D
