TA-5000A

ThermalAir TA-5000系列温度强制系统将精确的热测试功能直接带到您的测试应用中,精确地定位在需要热调节温度循环的地方。 ThermalAir TA-5000温度系统为一系列产品和技术提供灵活的热测试解决方案。

特点与优势

  • ThermalAir TA-5000A温度循环测试系统



    ThermalAir TA-5000系列产品具有广泛的温度测试功能。台式-60°C至+ 200°C应用,可在-80°C至+ 225°C的温度循环环境应力测试中使用。TA-5000系列用于工程产品开发测试实验室的温度测试以及半导体IC器件以及各种电子/非电子组件以及其他零件和组件的生产测试平台。



    ThermalAir TA-5000A 尺寸及工作高度









  • 热测试–热感应设备–温度测试箱–温度循环测试–热感应系统

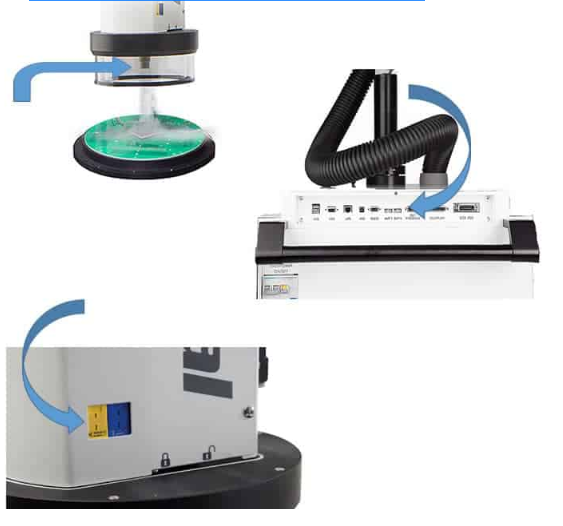

  • ThermalAir TA-5000A头,带玻璃腔,可直接在您的测试零件上输出受控的清洁干燥热气流,进行输出温度控制。



    ThermalAir可以通过用户设置在不到10秒的时间内控制升温速率,-55°C至+ 125°C的温度转变时间。





    它是如何工作的?





    TA-5000的内置空气干燥器和过滤系统通过其强大的内部冷却器/热交换器发送清洁的干燥空气(CDA),以提供-80°C至+ 225°C的热和冷温度。



    用户可以将ThermalAir输出温度流量控制在4至25 SCFM(每周24小时/ 7天从-80°C到+ 225°C的连续气流)中!ThermalAir温度系统都是独立的,您只需将其插入,即可开始对零件进行热测试(无需配置)。



    TA-5000A的主要温度控制是在输出气体喷嘴中的温度热电偶处,这是AIR MODE温度控制。TA-5000A的热气偶嵌入输出气体喷嘴的尖端,不需要额外的热电偶传感器来控制ThermalAir系统的温度。



    TA-5000A有几种控制温度的方法,热流系统使用外部热电偶。热流使用的最常见的温度热电偶输入温度传感器是T型和K型热电偶。



    MPI ThermalAir系统还具有多通道(电阻温度检测器)RTD和二极管输入,可对热流系统进行精确的温度控制。

  •







  • 具备灵活性



    ·    在吹气头与主机上个别提供触控式屏幕



    ·    提供USB&SSD温测档案管理与资料下载



    ·    灵活的滚轮提升机台的轻便性



    ·    全球化统一供电需求200~250 VAC,50/60 Hz(无额外配电需求)



    ·    专为工程实验室环境打造之超低噪音变频压缩机



    ·    主动式温度控制与可设定之温度升降斜率,可直接应用在桌上型与生产线上之温度线图、温度循环、冷热冲击与测试



    ·    活动式手臂与支架可适用在较高及难以触及的测试应用



    ·    吹气头搭载快速与简易更换式配(不需要额外之硬件或工具辅助件)

  • 冷热冲击设备





    TA-5000A ThermalAir











  • 提供通讯控制所需的完整的內联界面





    4个USB-A型、1个USB-B型、VGA、LAN、RS-232、T型、K型与RTD 温度感测线,外加可自动化温度循环热-冷-常温的SOT/EOT界面。以上这些使得控制更简易与运行能力更好。

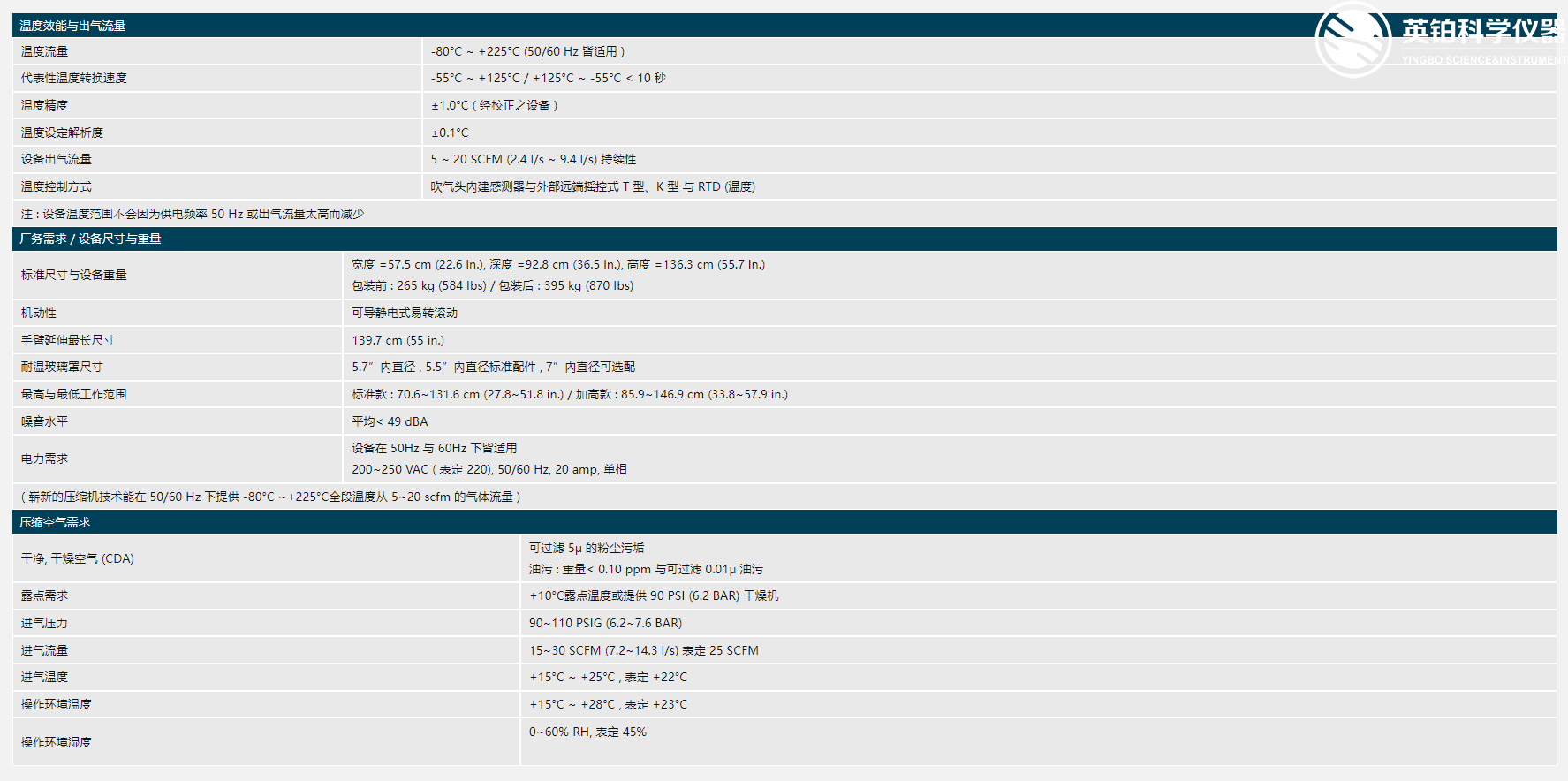

  • 产品规格



    温度效能与出气流量
    温度流量 -80°C ~ +225°C (50/60 Hz 皆适用 )
    代表性温度转换速度 -55°C ~ +125°C / +125°C ~ -55°C < 10 秒
    温度精度 ±1.0°C ( 经校正之设备 )
    温度设定解析度 ±0.1°C
    设备出气流量 5 ~ 20 SCFM (2.4 l/s ~ 9.4 l/s) 持续性
    温度控制方式 吹气头內建感测器与外部远端摇控式 T 型、K 型 与 RTD (温度)
    注 : 设备温度范围不会因为供电频率 50 Hz 或出气流量太高而减少
    厂务需求 / 设备尺寸与重量
    标准尺寸与设备重量 宽度 =57.5 cm (22.6 in.), 深度 =92.8 cm (36.5 in.), 高度 =136.3 cm (55.7 in.)
    包装前 : 265 kg (584 Ibs) / 包装后 : 395 kg (870 Ibs)
    机动性 可导静电式易转滚动
    手臂延伸最长尺寸 139.7 cm (55 in.)
    耐温玻璃罩尺寸 5.7”內直径 , 5.5”內直径标准配件 , 7”內直径可选配
    最高与最低工作范围 标准款 : 70.6~131.6 cm (27.8~51.8 in.) / 加高款 : 85.9~146.9 cm (33.8~57.9 in.)
    噪音水平 平均< 49 dBA
    电力需求 设备在 50Hz 与 60Hz 下皆适用
    200~250 VAC ( 表定 220), 50/60 Hz, 20 amp, 单相
    ( 崭新的压缩机技术能在 50/60 Hz 下提供 -80°C ~+225°C全段温度从 5~20 scfm 的气体流量 )
    压缩空气需求
    干净, 干燥空气 (CDA) 可过滤 5μ 的粉尘污垢
    油污 : 重量< 0.10 ppm 与可过滤 0.01μ 油污
    露点需求 +10°C露点温度或提供 90 PSI (6.2 BAR) 干燥机
    进气压力 90~110 PSIG (6.2~7.6 BAR)
    进气流量 15~30 SCFM (7.2~14.3 l/s) 表定 25 SCFM
    进气温度 +15°C ~ +25°C , 表定 +22°C
    操作环境温度 +15°C ~ +28°C , 表定 +23°C
    操作环境湿度 0~60% RH, 表定 45%
