R&S®ZNB 矢量网络分析仪

产品概要:

ZNB网络分析仪的频率范围介于 9 kHz 至 4.5 GHz/8.5 GHz 和 100 kHz 至 20 GHz/40 GHz,专用于移动无线电、电子产品以及航空航天和国防行业中的广泛应用,同时也可用于高速印刷电路板设计。

基本信息:

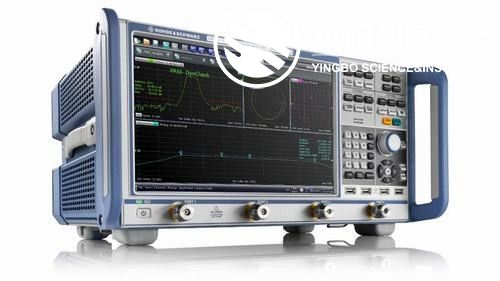

R&S ZNB40 带四个端口

R&S ZNB 接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&S ZNB 基本单元一般提供 140 dB 动态范围。R&S ZNB8-B5x 选件可将动态范围扩展至 150 dB,以用于端口间测量。分析仪可以测量 S 参数,幅度和相位漂移通常不足 0.01 dB/°C 和 0.15°/°C,R&S ZNB 经过校准后可在数天内执行精确测量,无需重新进行校准。

多功能选件

R&S ZNB 提供丰富功能和选件,包括嵌入/去嵌特性、S 参数混合模式以进行均衡被测设备特性测量,以及重新定义 S 参数以灵活配置测试装置。分析仪还提供时域测量选件,包括眼图和使用两个独立内部发生器的变频测量,便于轻松测量有源和无源射频器件的特性。

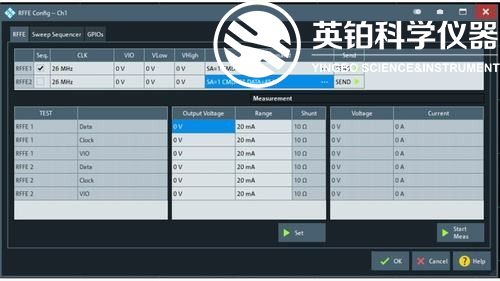

RFFE GPIO 接口配置菜单

快速测试并轻松控制外部组件,得益于出色的合成器稳定时间,R&S ZNB 的测量时间极短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示,并将 LAN 或 IEC/IEEE 数据快速传输至控制器。分段扫描等功能进一步缩短了测量时间。RFFE GPIO、GPIB 或处理器 I/O 等集成式控制接口能够轻松控制模块或外部零件处理器。

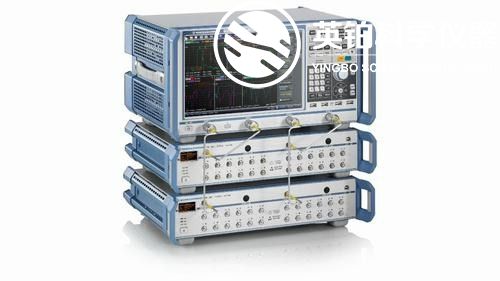

R&S ZNB 配备两个 R&S ZN-Z84

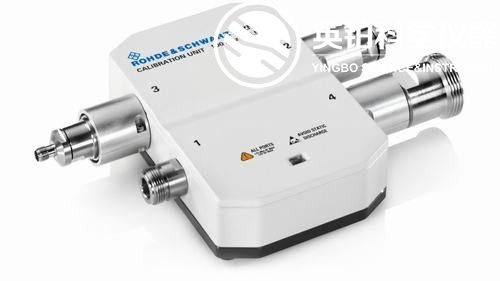

多端口测量,最多可测量48个端口,R&S ZNB 和各种开关矩阵组成综合全面的解决方案,支持 48 个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量,能够测定多端口被测设备的所有 S 参数。自动校准单元带 24 个端口,能够快速准确地校准装置。

借助附件构建完整的测试方案,用于校准、验证、测量的不同软件

机械校准和验证套件、自动校准单元、测试电缆、力矩扳手、支持 R&S NRP 功率探头系列等优点

技术优势:

1、频率范围介于 9 kHz 至 40 GHz

2、2 或 4 个端口

3、高至140 dB 的宽动态范围

4、扫描时间短暂,比如扫描 401 个点仅需 4 ms

5、98 dB 的较宽功率扫描范围

应用方向:

R&S®ZNB 非常适用于放大器、混频器、滤波器、连接器和电缆等射频组件的开发、生产和维修应用。
